電磁流量計與金屬管道或非金屬管道一般通過法蘭銜接，并進行良好接地，保障電磁流量計的穩固性和正確性。
電磁流量計安裝在金屬管道上
電磁流量計安裝在金屬管道（具備陰極掩護的金屬管道除外）上時不必接地環法蘭（接地環），但傳感器安裝在具備陰極掩護的金屬官道上時須要選配耐介質侵蝕的接地法蘭（接地環），但接中央法均不雷同：
1、電磁流量計安裝在普通金屬管道上，安裝時用≥4mm2銅線將金屬管道與電磁流量計相銜接，接地線從電磁流量計法蘭上接入接地網。

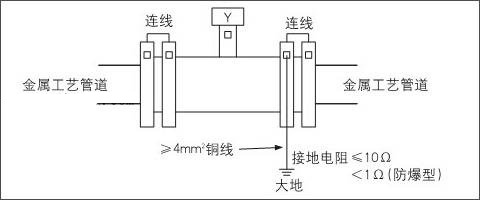

電磁流量計安裝在金屬管道上的接中央法
2、電磁流量計安裝在具備陰極掩護的金屬管道上，安裝時用≥6mm2銅線將管道與管道相銜接，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相銜接，接地線從電磁流量計法蘭上接入接地網。

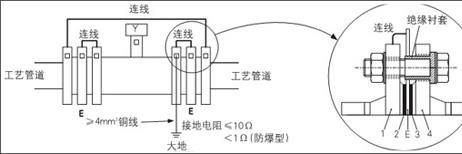

電磁流量計安裝在具備陰極掩護的金屬管道上的接中央法
電磁流量計安裝在非金屬管道上
1、安裝在非金屬管道上的不帶接地電極的電磁流量計必需選配耐介質侵蝕的接地環，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相銜接，接地線從電磁流量計法蘭上接入接地網。

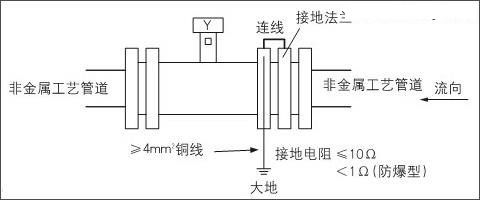

電磁流量計安裝在非金屬管道上的接中央法
2、本身帶有接地電極的電磁流量計安裝在非金屬管道上不必獨自選配接地環，安裝時用≥4mm2銅線將管道與電磁流量計相銜接，接地線從電磁流量計法蘭上接入接地網。
電磁流量計自帶接地環接地
